Измерительная линия

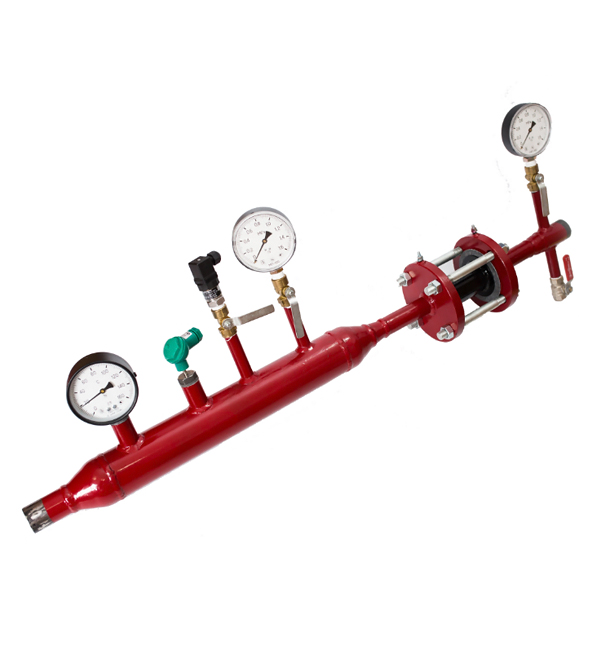

Измерительная линия предназначена для оснащения узла учёта тепловой энергии необходимыми средствами измерения.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
КОМПЛЕКТНОСТЬ:
- Вставка – 1 шт.;
- Шпилька – 4 шт.;
- Гайка М16 – 8 шт.;
- Прокладка-компенсатор – 2 шт.;
- Измерительная линия – 1 шт.;
- Гайка М6 – 2 шт.;
- Шайба 6 – 4 шт.;
- Манометр МП100М5 0…1,6Мпа, ГОСТ 2405-88, ТУ РБ 37388602.002-96 – 2 шт.;
- Термометр ТБП100/100/Р-(0-160)С, ТУ РБ 37388602.003-97 – 1 шт.;
- Кран шаровый Ду15 модель 51СУ – 1шт.;
- Кран пробковый трехходовой 11Б18бк – 3 шт.;
- Пробка 15 с уплотнительным кольцом – 2 шт.
Монтаж
Перед тем, как разрезать трубопровод в месте предполагаемой установки измерительной линии, необходимо закрепить участки труб, которые могут отклониться от нормального положения после разрезания.
В выбранном месте установки измерительной линии вырезать участок трубопровода с учётом габаритной длины измерительной линии (см. ниже) и технологических допусков на сварку.
К участкам трубопровода приварить измерительную линию.
Порядок монтажа манометров и биметаллического термометра описан в эксплуатационной документации на них.
Документация
Измерительная линия листок-вкладыш.
