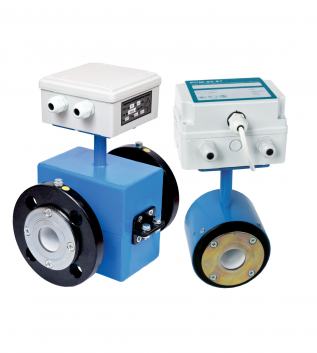

Расходомер РСМ-05-07
Расходомер предназначен для измерения и преобразования в нормированный импульсный выходной сигнал объема электропроводных жидкостей, питьевой воды, жидких пищевых продуктов; контроля объема жидкостей в системах автоматического регулирования объектов промышленного назначения.
Для заказа обращайтесь на почтовый ящик sales@arvas.by
Функциональные возможности:
Прибор состоит из преобразователя промежуточного микропроцессорного РСМ-05.07 и двух первичных преобразователей расхода, один из которых подключается к измерительно-вычислительному блоку при помощи линии связи (каналG1),а другой конструктивно совмещен с ним (канал G2).
Расходомер РСМ-05.07 осуществляет автоматическое измерение:
- Объема V [м3].
Преобразование:
- Протекшего объема в импульсный сигнал.
Отличительные особенности:
- Два канала измерения расхода;
- Широкий диапазон измерения расхода ( от 0,25% Gmax);
- Возможность измерения реверсивного расхода с выводом сигнала признака реверса (только для канала G2, по заказу);
- Предусмотрена возможность реализации контроля обрыва/короткого замыкания частотно/импульсных выходов;
- Расходомер полностью адаптирован для применения в составе теплосчётчиков ТЭМ-106.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Конструктивное исполнение | раздельное |
| Условный диаметр прохода (DN), мм | 15,25,32,40,50,80,100,150 |
| Условный диаметр прохода (DN от 15 до 150 мм) | 0,015-600 |
| Диапазон измерений температуры | 3-150 |
| Максимальное число подключаемых насосов | 2(1)* |
| Встроенный пульт управления с индикатором | по заказу |
| Количество каналов измерения температуры | - |
| Количество каналов измерения расхода | 2 |
| Изменение реверсивного расхода | да |
| Токовый выход | - |
| Частотный (импульсный) выход | 2 |
| Интерфейсы RS-485, RS-232С | по заказу |
| Энергонезависимый архив данных | - |
| Рабочая температура окружающей среды, оС | +5 до +50°С |
| Рабочее давление в трубопроводе, Мпа, не более | 1,6 |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Напряжение питания, В | ~ 230 (36) +10% -15% |
| Потребляемая мощность, ВА, не более | 10 |
| Максимальная длина линии связи между ППР и ИВБ, м | ≤100 |
| Режим работы | непрерывный |
| Гарантия, месяцев | 48 |
| Межповерочный интервал, лет | 4 |
| Средний срок службы | не менее 10 лет |
